Stand de verificare pentru lere finale cu selectare automată a programului de test
Realizarea unui stand de verificare pentru mai multe tipuri de lere finale, cu identificare automată a dispozitivului conectat, selectarea programului de test, blocarea pieselor NOK și operare prin HMI Siemens.
Problema
6. Problema clientului
Clientul avea nevoie de un stand care să permită conectarea și verificarea mai multor tipuri de lere finale.
Fiecare leră trebuia identificată automat printr-o codare binară, iar la conectarea acesteia standul trebuia să încarce programul de verificare corespunzător.
Cerințele principale au inclus:
• identificarea automată a tipului de leră conectată;
• selectarea automată a programului de verificare;
• afișarea reperelor care nu sunt conforme;
• afișarea alarmelor;
• blocarea piesei în leră în cazul unui rezultat NOK;
• imposibilitatea continuării verificării până la deblocarea standului de către o persoană autorizată;
• implementarea soluției pe o platformă PLC Siemens.
Prin această implementare se urmărea reducerea riscului ca o piesă NOK să treacă mai departe de postul de verificare.
Soluția
IAS Design a dezvoltat o soluție software generală, capabilă să gestioneze mai multe tipuri de lere finale și mai multe programe de lucru.
Pentru sistemul de control au fost utilizate:
• PLC Siemens S7-1200;
• HMI Siemens KTP600 de 5,7 inch cu ecran tactil;
• conectori rapizi Harting standardizați.
Software-ul PLC a fost realizat astfel încât programele de lucru să fie memorate retentiv și să poată fi modificate de o persoană autorizată.
Navigarea între programele de lucru a fost implementată astfel încât să permită selectarea și utilizarea facilă a diferitelor configurații.

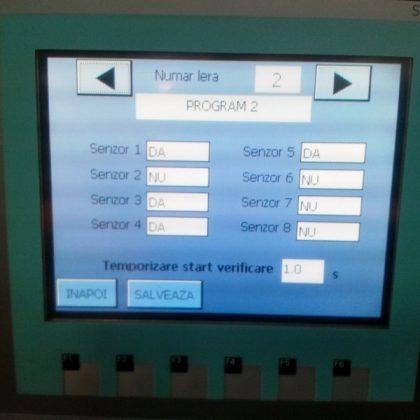

HMI-ul a fost programat pentru o operare simplă și pentru afișarea clară a rezultatelor de verificare și a alarmelor.
Conectorii rapizi Harting au fost configurați într-un mod standardizat pentru a permite conectarea mai multor tipuri de lere.
Soluția a fost dezvoltată inițial pentru o singură leră finală. Ulterior au fost integrate încă două lere, confirmând caracterul general și reutilizabil al arhitecturii software.
Livrare
• Program PLC
• Aplicație HMI
• Sistem de identificare a lerelor
• Management programe de lucru
• Funcție de memorare retentivă a programelor
• Logică de verificare OK / NOK
• Funcție de blocare a pieselor NOK
• Management acces pentru deblocare
• Afișare alarme și repere NOK
• Standardizare conectori Harting
• Integrare lere finale
• Testare și punere în funcțiune
Rezultatele proiectului
• standul poate lucra cu mai multe tipuri de lere finale;
• programul corespunzător este selectat automat în funcție de lera conectată;
• reperele NOK și alarmele sunt afișate operatorului;
• piesele NOK sunt blocate în leră;
• continuarea operației necesită deblocarea de către o persoană autorizată;
• soluția software poate fi extinsă pentru alte lere;
• după implementarea inițială au fost adăugate încă două lere finale;
• soluția a demonstrat că poate fi reutilizată pentru mai multe configurații de test.
Detalii
Descriere detaliată
Proiectul a avut ca obiect realizarea unui stand de verificare capabil să lucreze cu mai multe tipuri de lere finale utilizate în procesul de producție.
Una dintre cerințele principale a fost identificarea automată a lerei conectate. Fiecare leră este codificată binar, iar la conectarea acesteia standul identifică tipul dispozitivului și selectează automat programul de verificare corespunzător.
Pentru sistemul de control a fost utilizat un PLC Siemens S7-1200, împreună cu un HMI Siemens KTP600 de 5,7 inch.
O provocare importantă a proiectului a fost dezvoltarea unei arhitecturi software care să permită lucrul cu mai multe programe de verificare și modificarea acestora de către o persoană autorizată.
Programele sunt memorate retentiv în PLC, iar interfața HMI permite navigarea și utilizarea lor într-un mod simplu.
Pentru standardizarea conectării diferitelor lere au fost utilizați conectori rapizi Harting configurați după aceeași structură.
În cazul în care piesa verificată este NOK, sistemul o blochează în leră. Procesul nu poate continua până când standul nu este deblocat de către o persoană autorizată.
Documentarea structurată a programului a simplificat procesul de testare și a permis verificarea rapidă a funcțiilor implementate.
Soluția a fost implementată inițial pentru o singură leră finală. Ulterior au fost integrate alte două lere, fără schimbarea conceptului de bază, confirmând caracterul general al soluției software.
Implementare

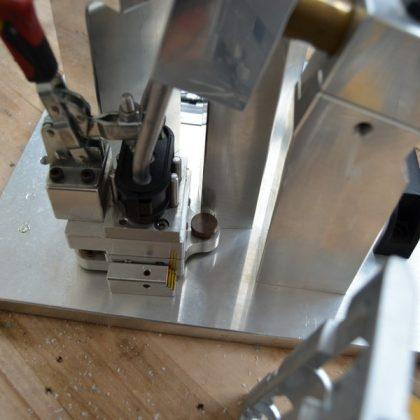

Imagini din proiect
