Implementarea unui sistem mecanic pentru măsurarea lungimii pe o stație de asamblare
Proiectarea, execuția și montajul unui suport mecanic pentru integrarea unui dispozitiv de măsurare a lungimii pe o stație de asamblare din industria automotive.
Problema
Pe o stație de asamblare era necesară implementarea unui proces de măsurare a unei dimensiuni de lungime. Integrarea dispozitivului de măsurare necesita o soluție mecanică de prindere adaptată configurației existente a stației.
Soluția
IAS Design a realizat soluția mecanică necesară pentru integrarea dispozitivului de măsurare pe stație.
Implementarea a inclus:
- proiectarea suportului de prindere pentru dispozitivul de măsurare;
- modelarea CAD a componentelor;
- pregătirea pentru execuție prin CAD/CAM;
- execuția pieselor mecanice;
- montajul componentelor pe stație;
- testarea ansamblului după montaj.
Livrare
Proiectare mecanică
Model CAD
Suport de prindere pentru dispozitivul de măsurare
Piese mecanice executate
Montaj mecanic
Testare
Rezultatele proiectului
integrarea mecanică a dispozitivului de măsurare pe stația existentă;
realizarea unui suport dedicat aplicației;
montarea și testarea ansamblului mecanic.
Detalii
Descriere detaliată
În cadrul proiectului a fost necesară integrarea unui dispozitiv pentru măsurarea lungimii pe o stație de asamblare existentă.IAS Design a proiectat în Fusion 360 suportul mecanic necesar poziționării și fixării dispozitivului de măsurare. Pe baza modelului CAD au fost pregătite și executate componentele mecanice necesare.
Ansamblul a fost ulterior montat pe stație și testat pentru verificarea integrării mecanice.
Proiectul a acoperit astfel etapele de proiectare, execuție, montaj și testare necesare implementării mecanice a sistemului de măsurare.
Implementare

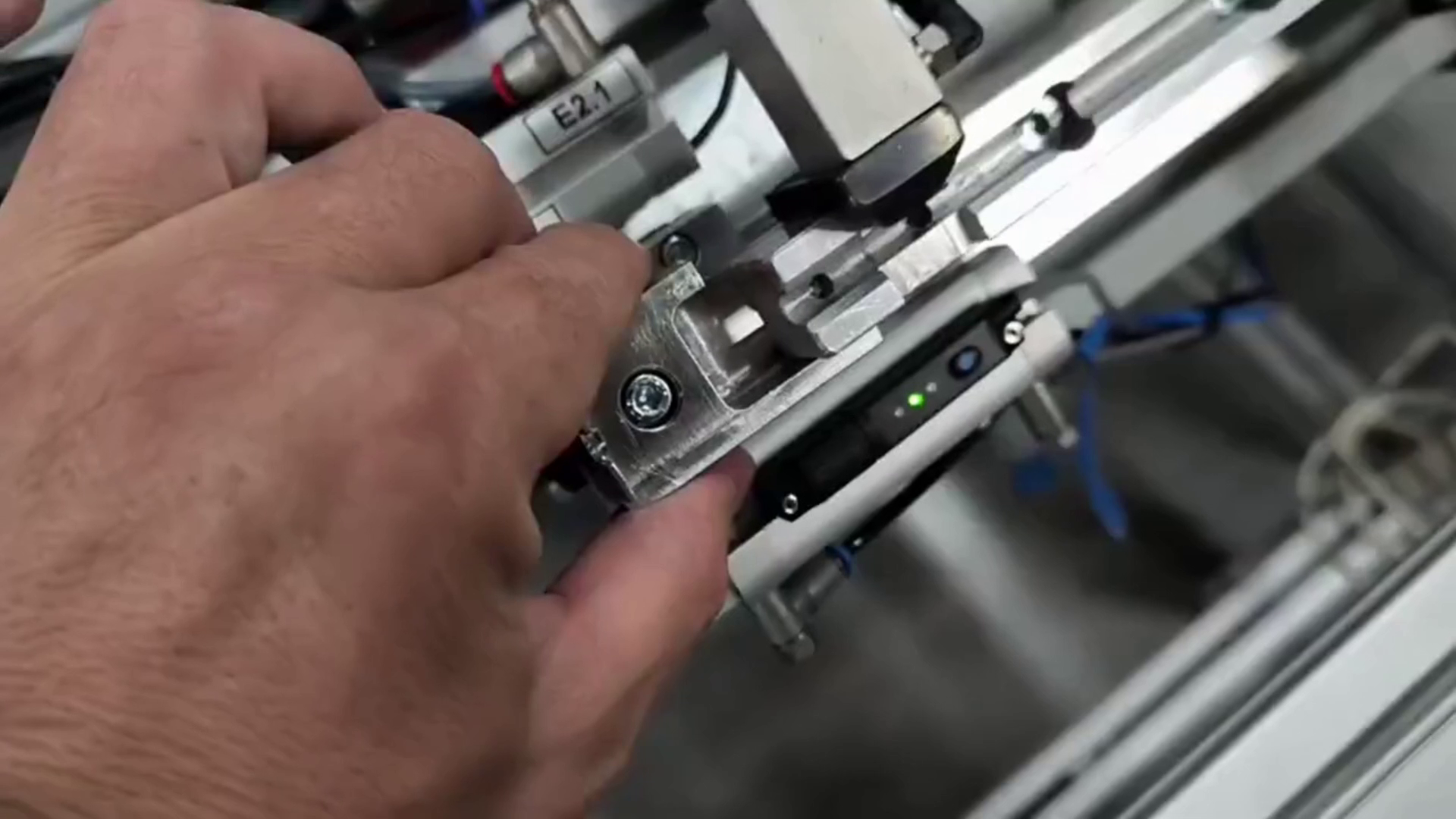

Imagini din proiect
